在杰達鋼構技術員吳仕寬通過ACSRSAP拱型波紋鋼屋蓋結構設計軟件進行設計驗算的時候，通常需要知道以下一些參數：

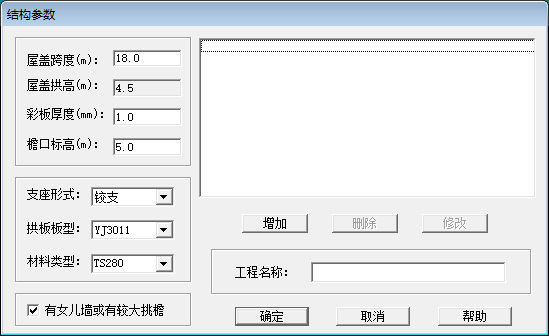

基本參數
1.屋蓋跨度
拱形波紋鋼屋蓋的跨度一般在6~30米之間，不過目前也有實際施工到40米跨度的建筑，如云南昭通的游泳場館。
2.屋蓋拱高
拱高矢跨比一般取值的區間為0.15~0.5，常規取值0.2，如20米拱型波紋鋼屋蓋建筑常規拱高為4米（20×0.2=4）。
3.彩板厚度
原材料彩涂板的厚度一般為0.8mm~1.5mm，不過目前也有可壓扎鋁鎂錳版的設備，很大壓型厚度為2mm。
4.檐口標高
拱型波紋鋼屋蓋結構下部建筑的檐口高度。
5.支座形式
一般為鉸支。
6.拱板版型
可以選擇的版型有：YJ3011型、YT6118型、YT6515型、YT7009型，常規我們選用YT6118型，這種型號的板材進板寬度是914mm，出板寬度是610mm，所以常規我們也稱之為：914-610型。
7.材料類型
可選擇的材料類型有：TS280、TS320，不過現在也可采購到TS350等強度的板材。
8.有女兒墻或有較大挑檐
原有建筑是否有女兒墻或有較大挑檐。

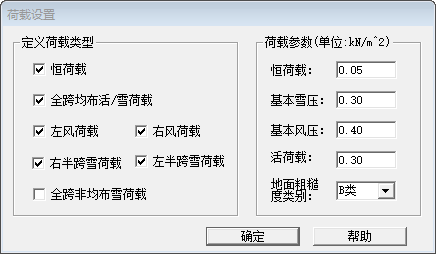

定義荷載類型
1.恒荷載
2.全跨均布活/雪荷載
3.左風荷載
4.右風荷載
5.右半跨雪荷載
6.左半跨雪荷載
7.全跨非均布雪荷載
荷載參數（kn/㎡）
1.恒荷載
2.基本雪壓
3.基本風壓
4.地面粗糙度類別
